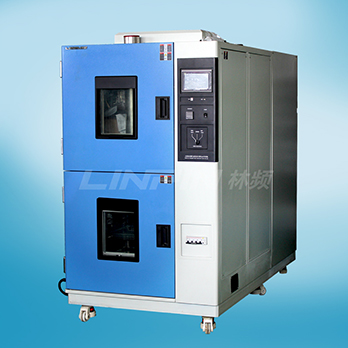

高低溫沖擊試驗箱通常為兩單元結構，一套R404（輔助制冷），另一套R23（主制冷）。通常，低溫?zé)o法達到我們設定的值，并且沒有過壓警報，因此R23制冷劑很可能泄漏。我們?nèi)绾闻袛郣23泄漏是否真實？可以采用以下方法:
1、由于溫度無法保持，請觀察制冷壓縮機是否可以在測試室運行期間啟動，以及壓縮機是否可以在環境測試設備運行期間啟動。這表明從主電源到每個壓縮機的電路正常，電氣系統沒有問題。
2、電氣系統沒有問題。繼續檢查制冷系統。 首先，檢查兩組制冷機組的低溫（R23）級壓縮機的排氣和吸氣壓力是否低于正常值，吸氣壓力是否處于抽空狀態，這表明主制冷機組的制冷劑量不足。
3、用手觸摸主機R23壓縮機的排氣管和吸氣管，如果覺得排氣管溫度不高，吸氣管溫度不低（無霜），這就說明了主單元中缺少（R23）制冷劑。
高低溫沖擊試驗箱冷卻系統有兩個單元，一個是主單元，另一個是輔助單元，當冷卻速度較高時，兩組機組會同時工作，在溫度維持階段開始時，兩組機組仍然同時工作。 主機R23泄漏的話，主機的冷卻效果將會大打折扣。由于兩個單元在冷卻過程中會同時工作，所以沒有溫度不能穩定的現象，并且顯示冷卻速率降低。
在溫度維持階段，一旦輔助單元停止工作，主單元沒有制冷效果，測試室內的空氣將緩慢上升。當溫度上升到一定程度時，控制系統將啟動輔助裝置冷卻，將溫度降低到設定值附近，然后輔助裝置將再次停止工作。如果經常重復這種情況，那么高低溫沖擊試驗箱可能就會出現故障。
分析到這里，已經確認生產故障的原因是制冷劑R23從主發動機單元的低溫（R23）級單元泄漏。 檢查制冷系統有無泄漏，并將泄漏檢測器和肥皂水結合起來進行檢查。發現熱氣旁通電磁閥閥桿開裂。向系統重新加注氟， 并且更換此電磁閥，系統正常運行。
從上面可以看出，分析和判斷冷熱沖擊試驗箱等失效現象基本上是容易的。分析和判斷基于“內部”之前的“外部”和“冷卻”之前的“電氣”的順序。熟悉和理解試驗箱的原理和工作過程是分析和判斷故障的基礎。
